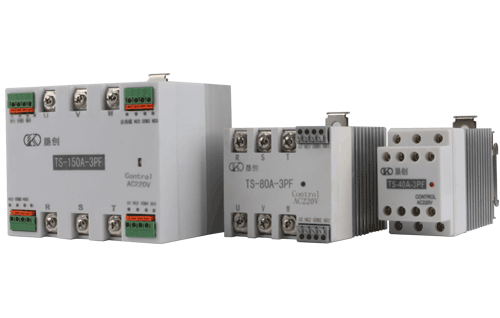

产品简介：
l 一体化辅助触点设计，外形美观；
l 符合传统交流接触器工作原理的辅助触点功能；
l 核心部件为进口产品，电路设计成熟可靠；
l 可用于交流50Hz(或60Hz),额定工作电压至440V电路中；
l 外形尺寸可替代同功率进口国产各类传统交流接触器；
l 带超温报警功能，安全可靠；
l 具有多项自主知识产权专利；
l 可消除漏电流功能；


型号及含义

注：1、选型原则：负载额定电流≤标称电流/5
2、60A以上不带K强制按钮
3、60A以上可订制为4常开4常闭辅助触点

详细技术参数

	无触点接触器型号	TS-**A-3PF	TS-**D-3PF
主要技术参数项目	控制信号电压范围	98-280VAC	18-40VDC
	负载工作电压范围	40-440VAC	40-440VAC
	通态压降	<1.0V	<1.0V
	断态电压上升率	>500V/US	>500V/US
	导通时间	<10MS	<10MS
	关断时间	<10MS	<10MS
	触发方式	过零触发	过零触发
	绝缘电压	>2500V	>2500V
	辅助触点	两常开 两常闭	两常开 两常闭
	辅助触点容量	250VAC  5A	250VAC  5A
	使用环境温度范围	-30----40℃	-30----40℃

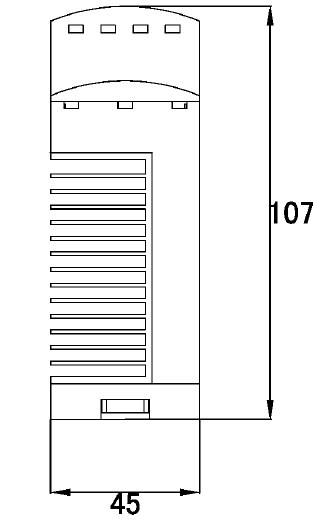

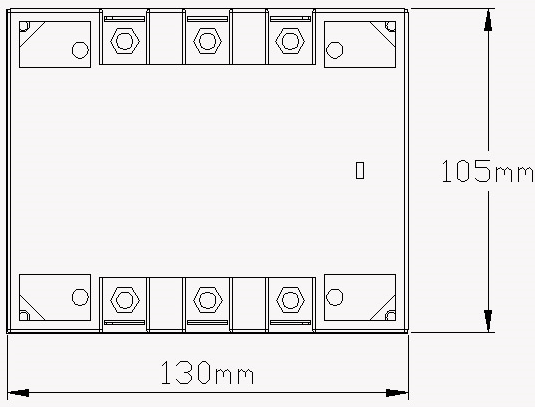

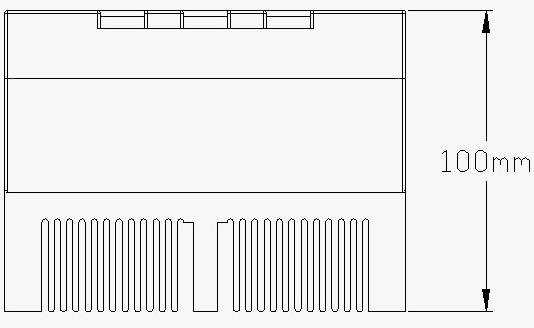

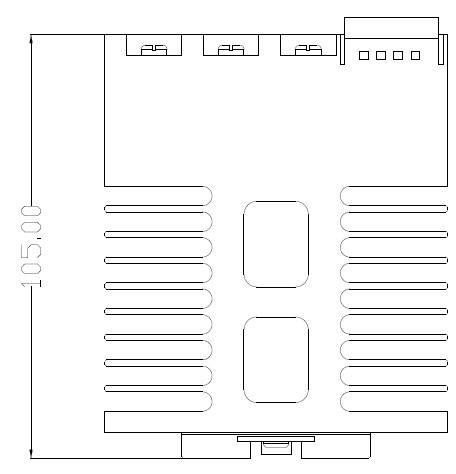

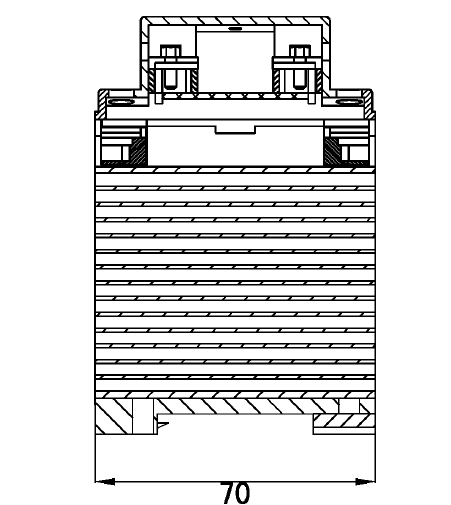

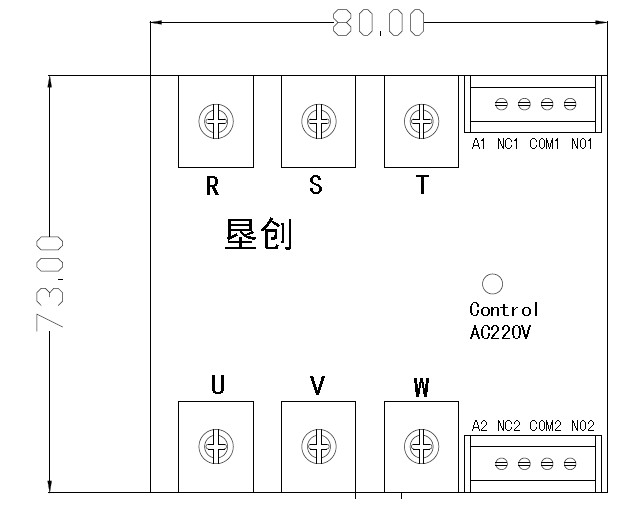

外形尺寸图  （单位：mm）
     15A-40A


60A-80A


110A-150A



安装与调试：
正确的接线方法：
主电路输入端R  S  T与输入电源连接；
主电路输出端U  V  W与感性负载连接；
控制信号端A1  A2与相应的控制信号电源连接；
辅助端子常开或常闭点分别与相应的辅助信号电源连接；
注意事项：
1、周围空气温度为：-30℃~+55℃；
2、环境条件：要有良好的通风效果；
3、安装类别：Ⅲ类；
4、安装条件：安装面与垂直面倾斜角不大于±5°；
5、冲击振动：产品应安装和使用在无显著摇动；
使用场合：
垦创TS系列无触点接触器具有功能齐全的辅助触点，开关速度快、对电网冲击小，对电机及相关机械冲击极小，无噪音，寿命长，开关时无电火花产生，耐灰尘，防震、防潮、防腐。可广泛应用如陶瓷生产线，污水装置。化工厂区，机床机械加工，室内外灯光控制、电加热控制、煤炭化工等现场环境恶劣，适用于所有开关动作频繁的场合。
